【後編】ボールデフ初心者製作記! ラジコンの動きが簡単に調整できて面白い! その効果を生み出す構造はどうなってるの?w

2020年5月より、過去記事の写真が表示されない不具合が発生しております。
グーグルフォト貼付けの仕様変更が原因のようで、はてなブログ側が現在対応中です。
順次修正作業(修復率75%)もしておりますが、その間読みづらくなってしまいご不便おかけいたします・・

前回、前々回からの続き記事です。

検索から飛んでこられた方は、前記事参照をお願いします♪



【前記事たち】

www.omiso.blog



組みつけ開始

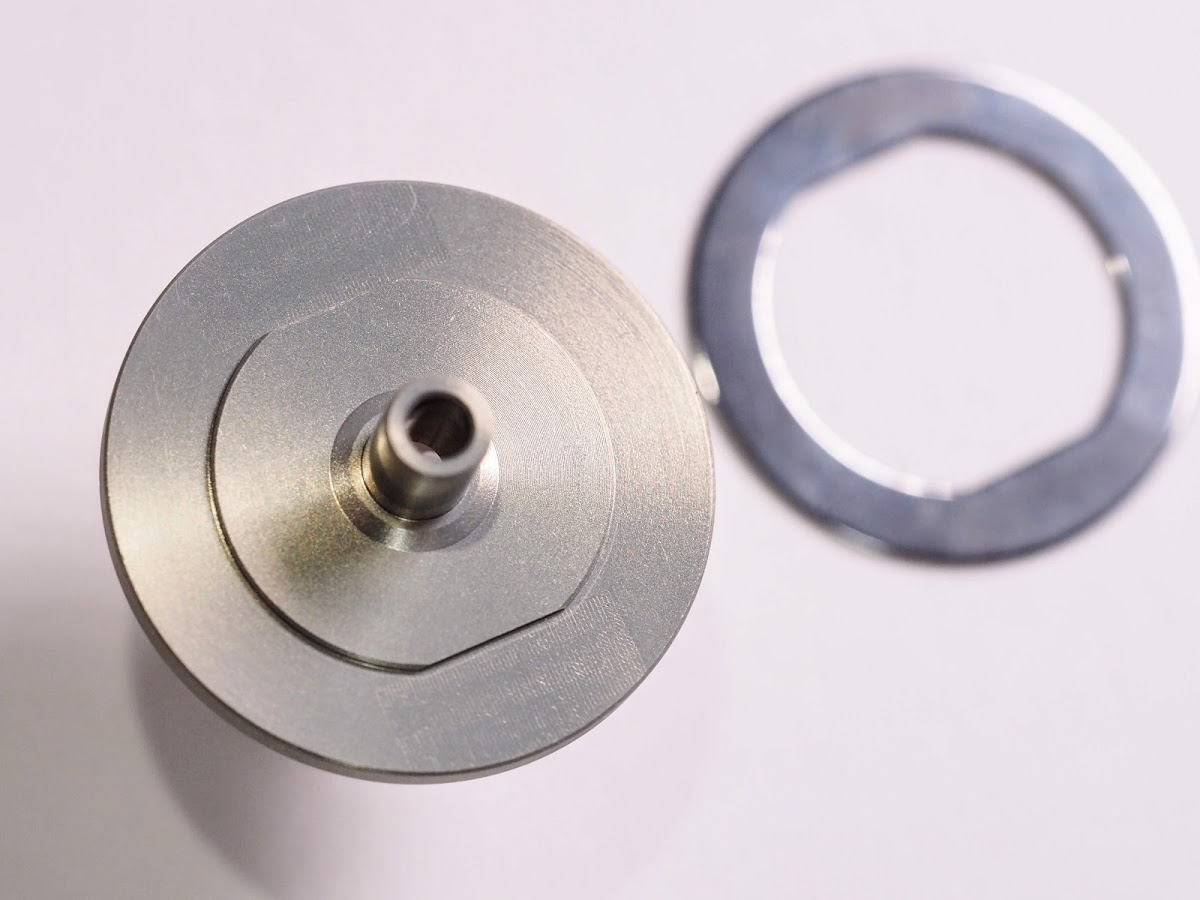

f:id:omisoblog:20200727130554j:plain

洗浄終わったら組みこんでいきますヨ!

まずはこのペアを合体。





f:id:omisoblog:20200727130550j:plain

指で摘まむと皮脂が付くので、ピンセットなどで…むんず

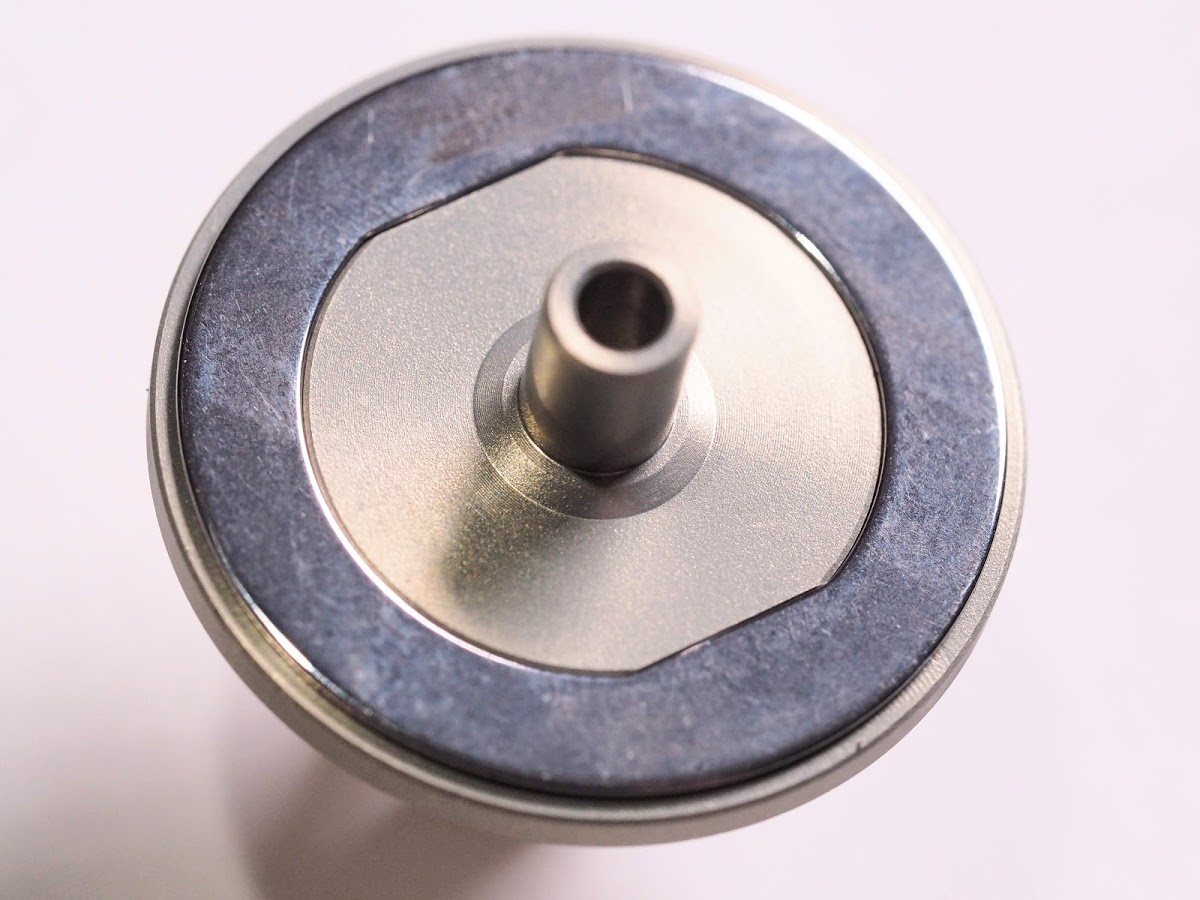

f:id:omisoblog:20200727130545j:plain

切り込み通り上に乗せました。

・・・

今、これを書いててヤバイ事に気づいたのですが・・





ひょっとして…

プレートの表裏があったのでは…

f:id:omisoblog:20200610000853p:plain

(誰か、そんなのナイと言って)

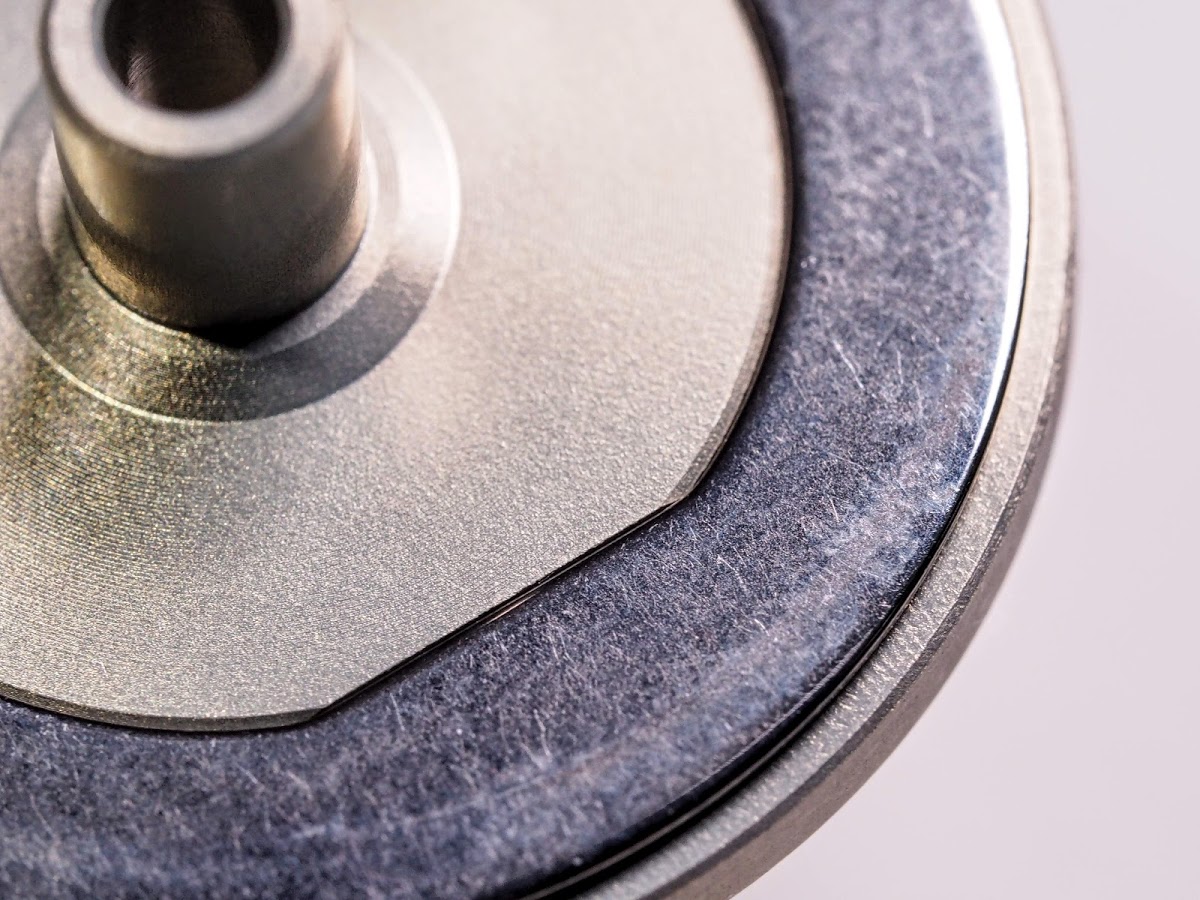

f:id:omisoblog:20200727130541j:plain

じーーーー・・・

ナイと言って・・

しかし表面は結構ザラ付いてそうな感じですねぇ。

脱脂する前に、指でおさわり確認しておけば良かった…





f:id:omisoblog:20200727130536j:plain

 これからここにグリスを塗ったり、ベアリングをはめたりとするのですが、なんだかすぐにコケちゃいそうだな…





花魁が履くような下駄みたい

これじゃ重心不安定だな…

f:id:omisoblog:20200614232617p:plain

(花魁道中見てみたい)



なんか良さげな台はないかな・・



お♪

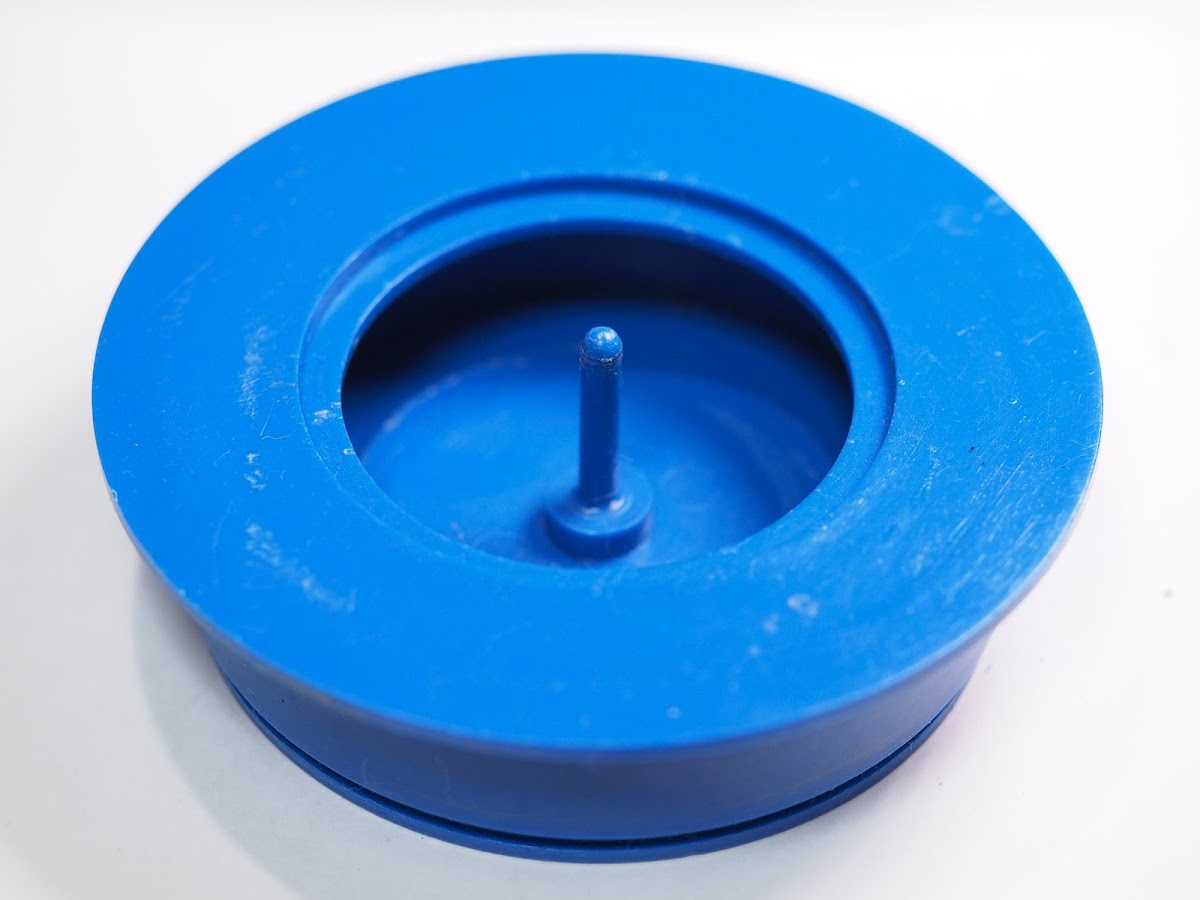

f:id:omisoblog:20200727130531j:plain

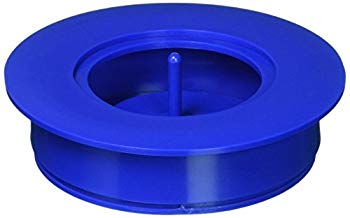

RC民なら持っているであろう、タイヤ接着アダプター!

別名、タミヤ教への信仰心を映し出す鏡とも言われているとかいないとか

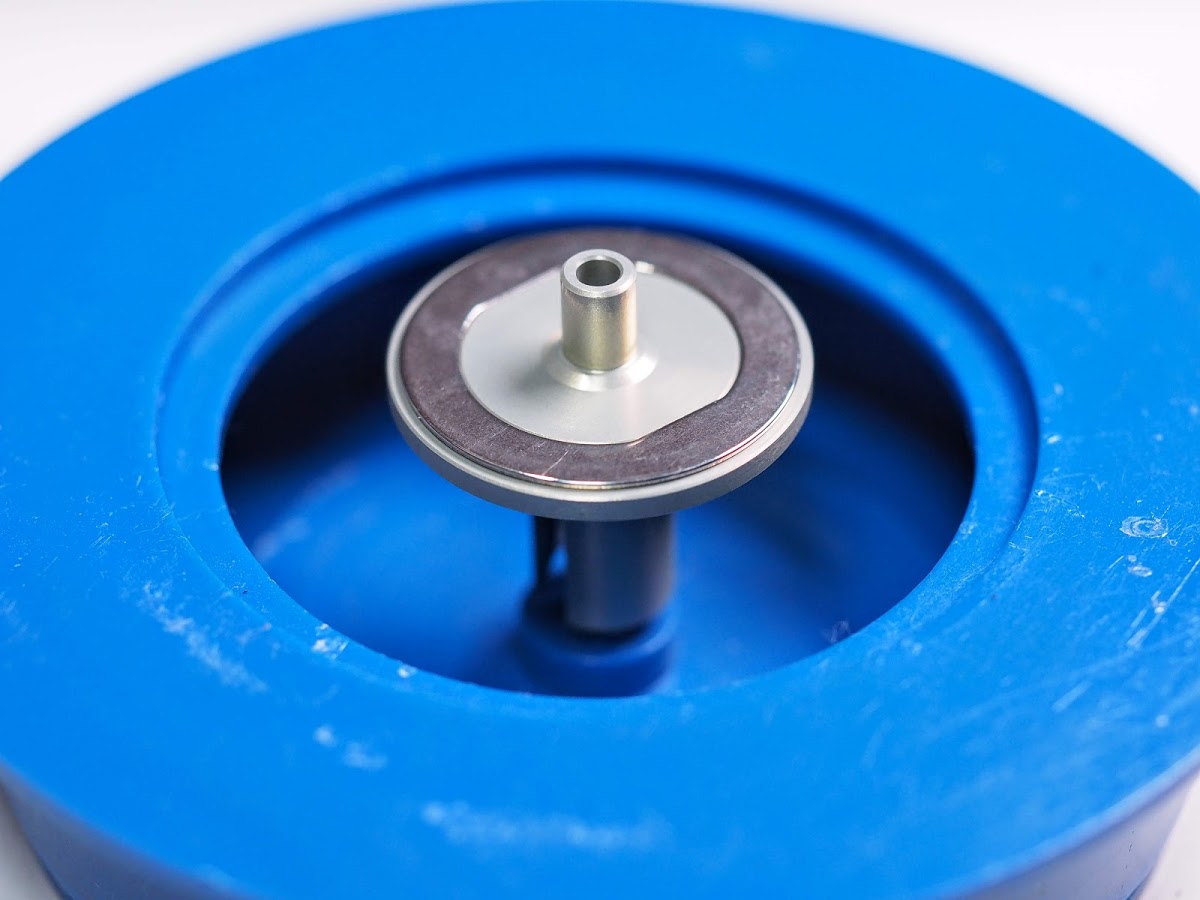

f:id:omisoblog:20200727130527j:plain

 ずぼっ♪

 あら、イイ感じw



【まさかのデフにも使えますw】



土台に乗ったところで作業を進めていきます!

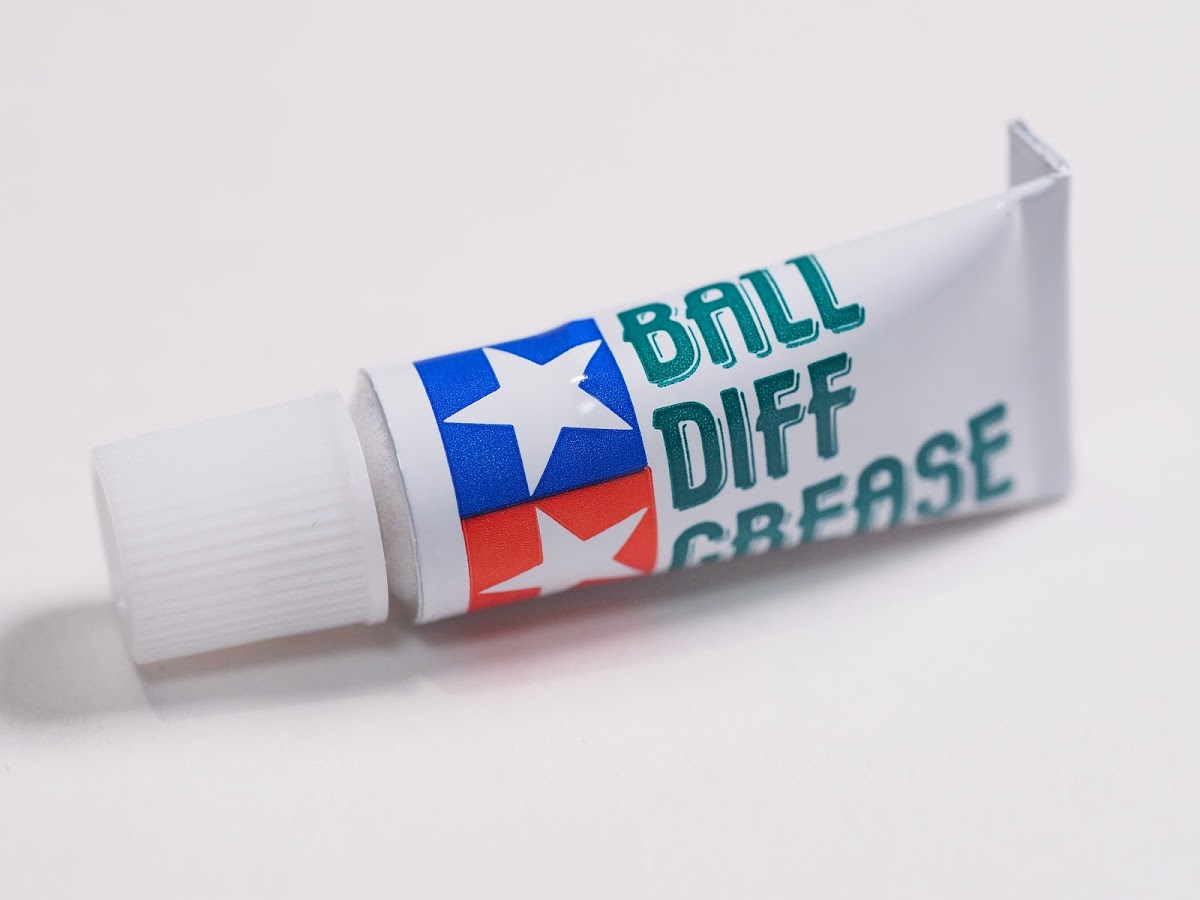

f:id:omisoblog:20200727130523j:plain

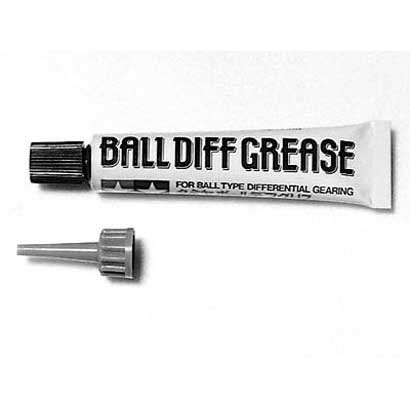

付属のボールデフグリスで塗り塗りしていきます。

単品でも発売されております。

まずは基本のグリスを塗っていきましょ♪



【セラやモリブの横で見かける】



ど、どれくらい塗ればいいのかな…

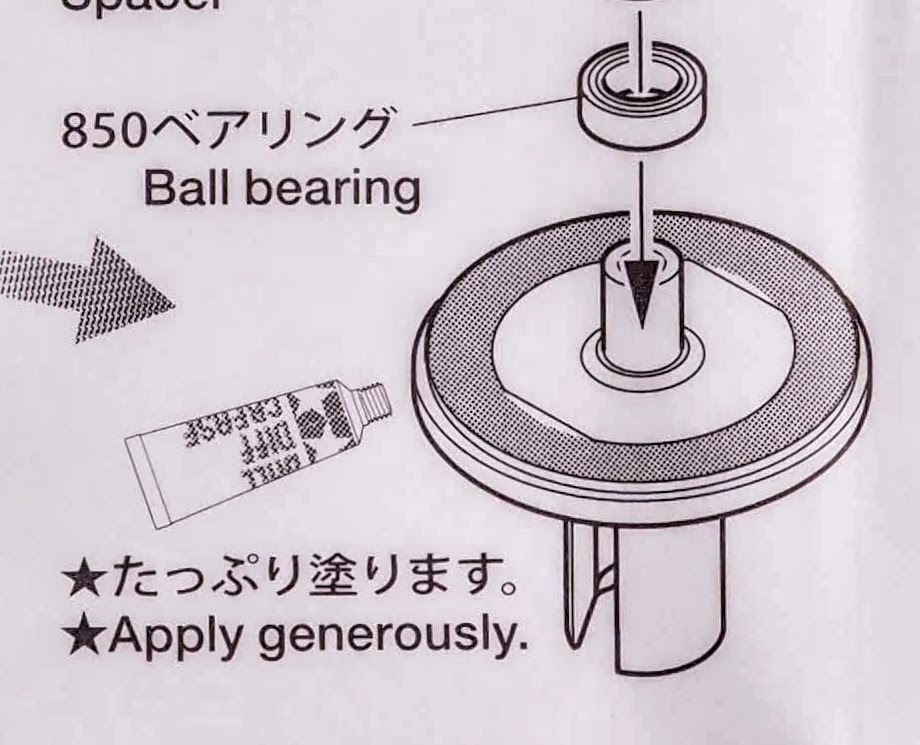

f:id:omisoblog:20200727130519j:plain

 ふむふむ・・

 Appry generously = マシマシ♪





にんにく Appry generously!!

f:id:omisoblog:20200610001043p:plain

(ラーメン屋で発音しましょう)











初めてのボールデフグリス



タミヤの昔からの定番グリス

セラグリス、モリブデングリス、接点グリス



子供の頃から使ってたロングセラーなグリスだなぁ~

そして、人生初のボールデフグリスを開封!

色は透明、匂いは無臭。

接点グリスに似てるけど、あの独特の匂いは無い・・





フッ…味気ないヤツめ…

f:id:omisoblog:20200616001743p:plain

(無味かどうか試す勇気は0)



説明書の指示通り塗っていきますヨ♪

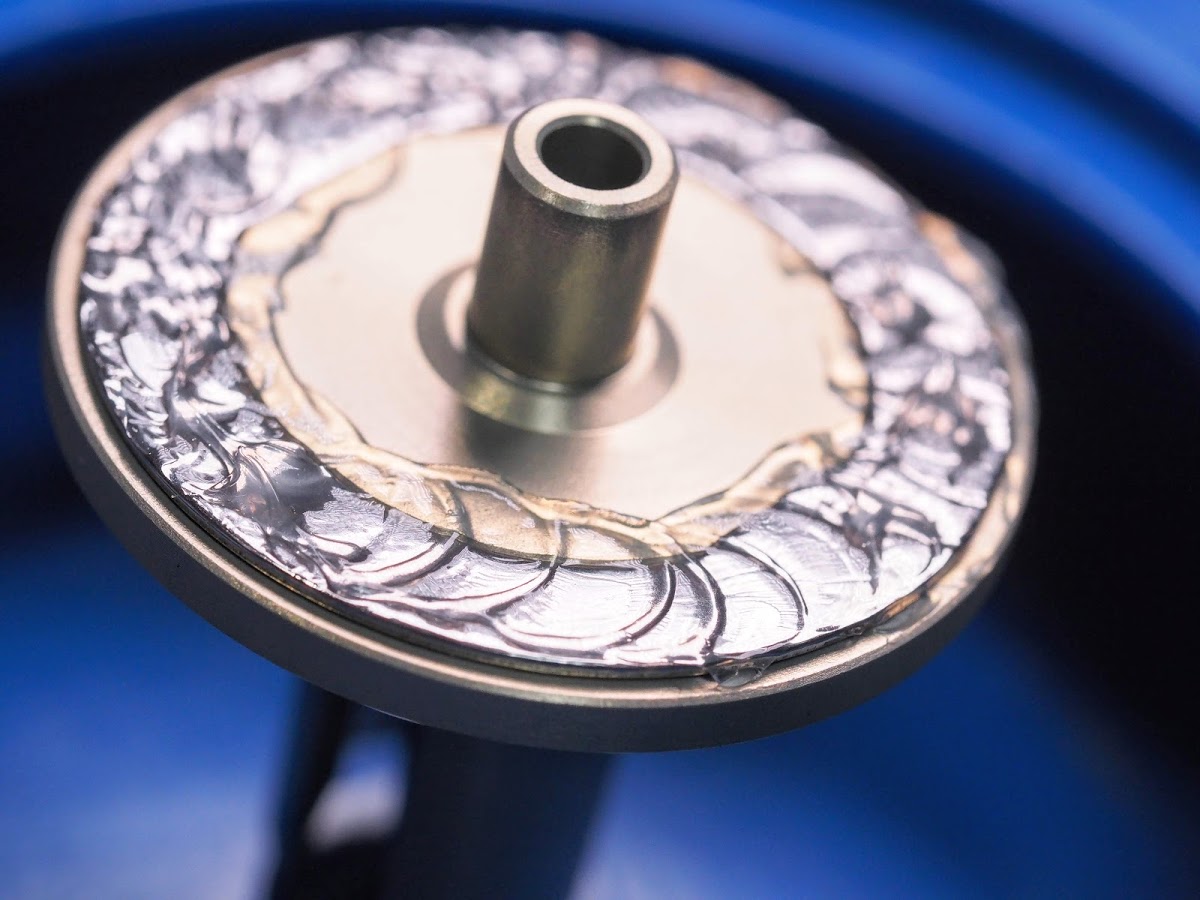

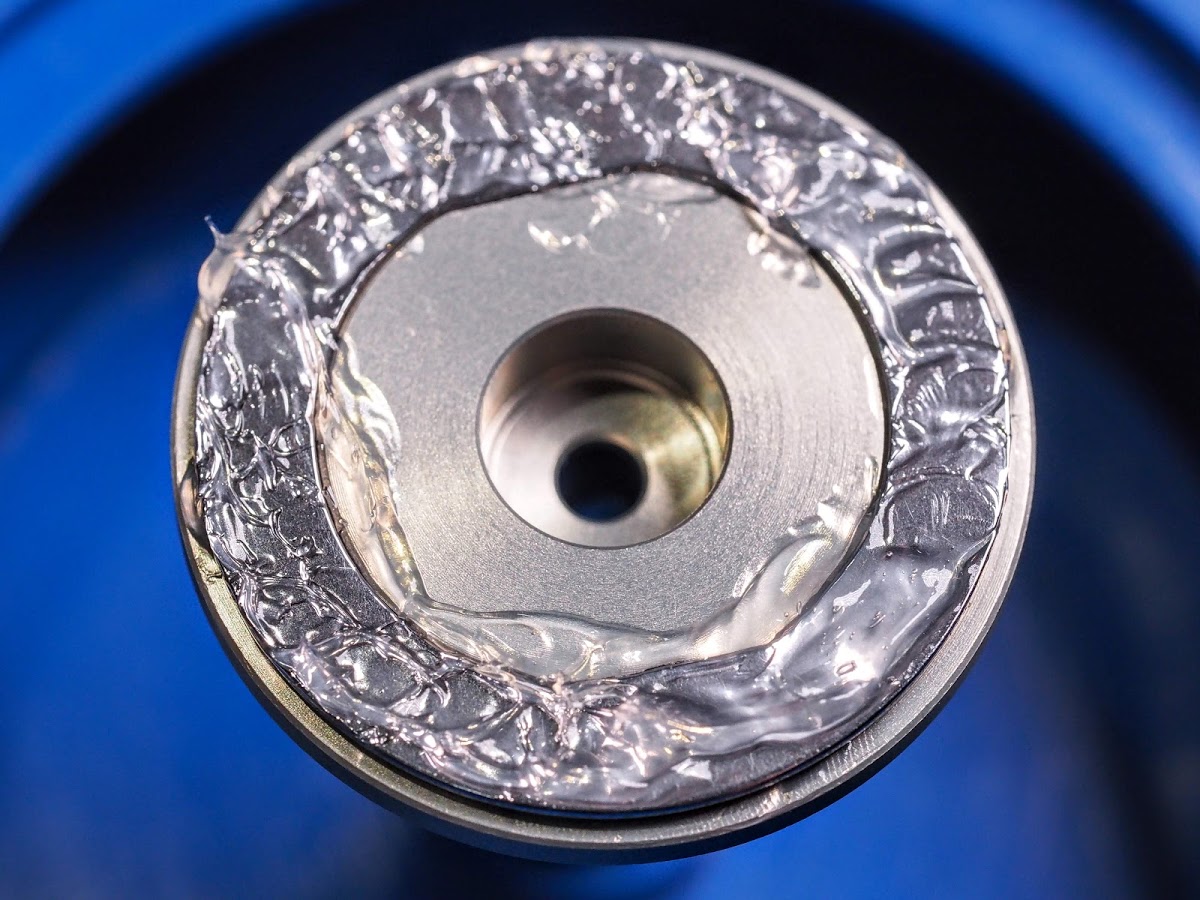

f:id:omisoblog:20200727130515j:plain

たっぷり♪



フグの刺身に見えてきた・・

これは料理なのか・・

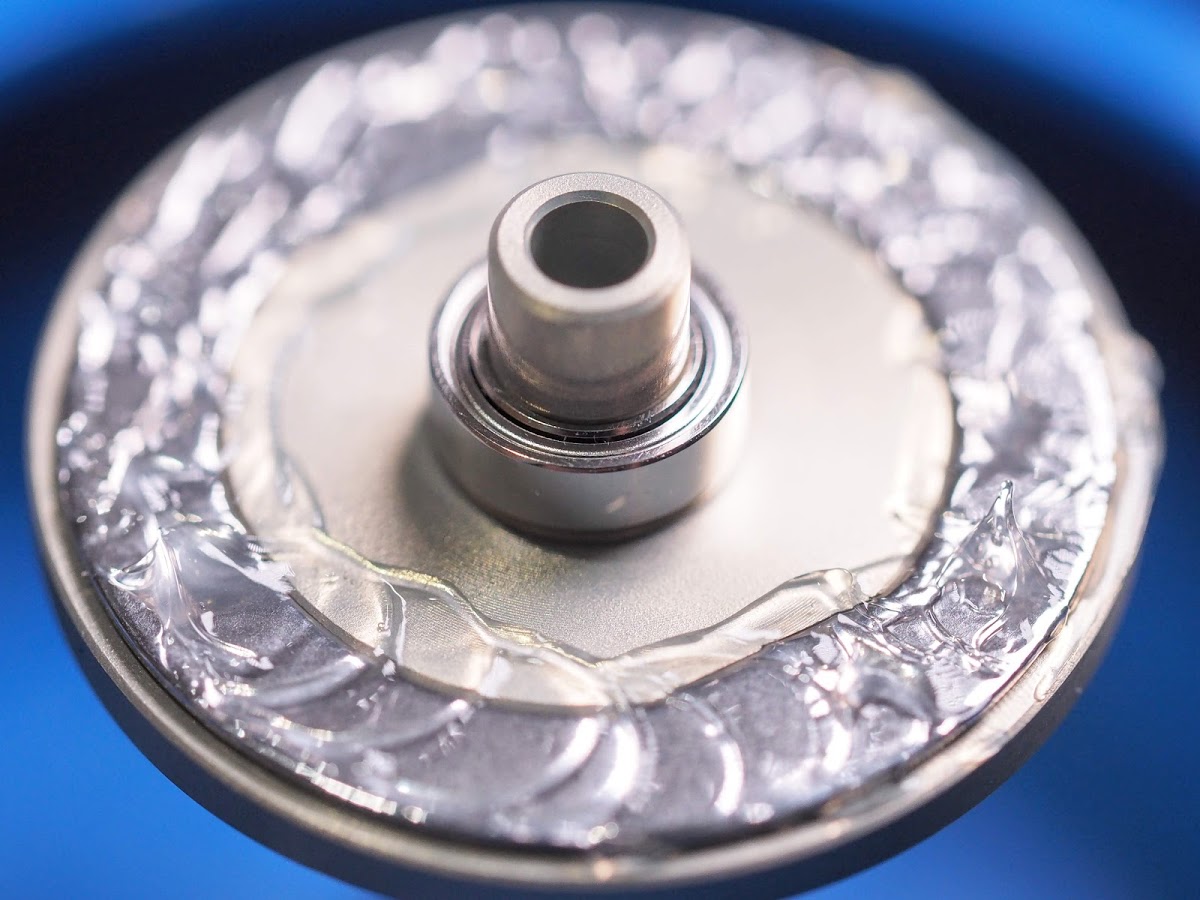

f:id:omisoblog:20200727130511j:plain

本日のシェフのおススメ

「オーガニックの滑らかな850ベアリングを添えて」

(脱脂も注油もしてない天然素材)

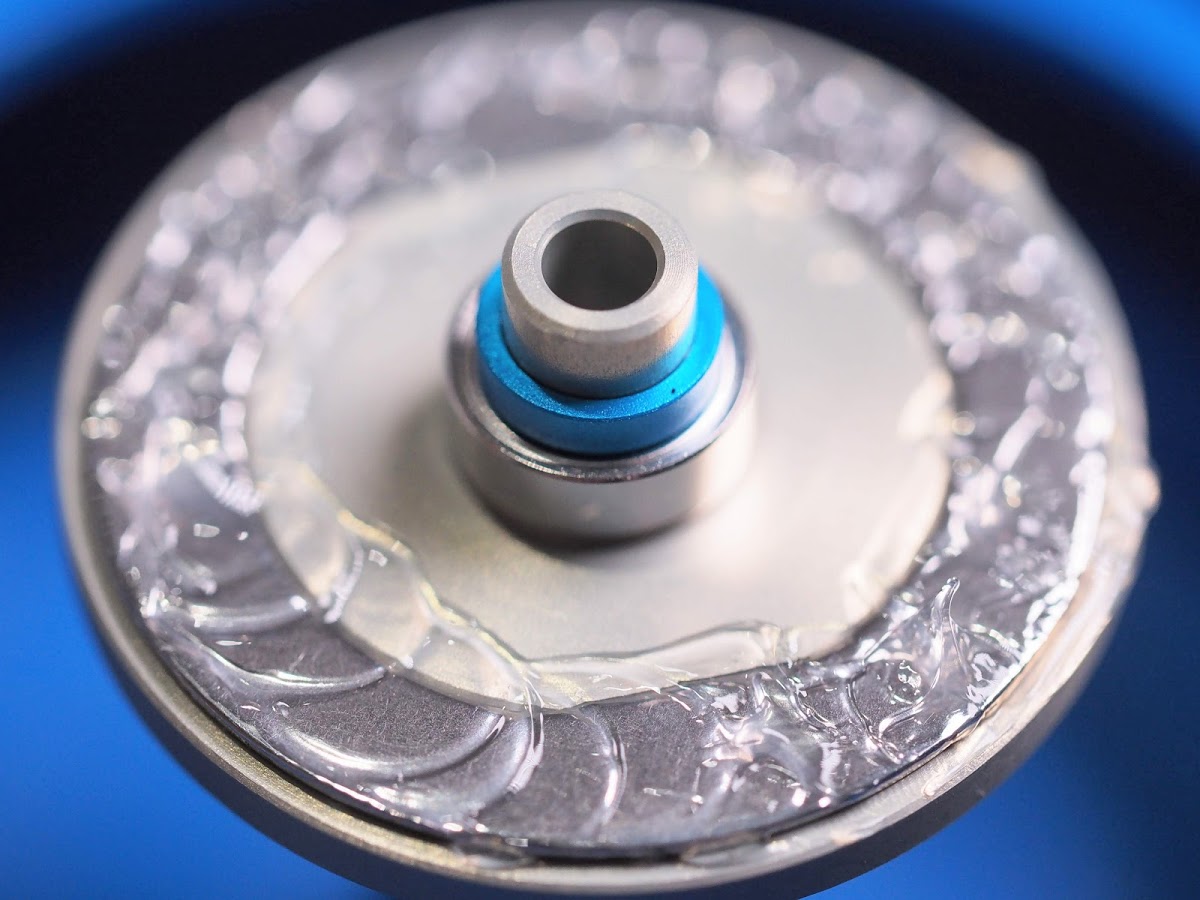

f:id:omisoblog:20200727130506j:plain

お口直しに、5x6.4x1.5mmスぺーサーを間食

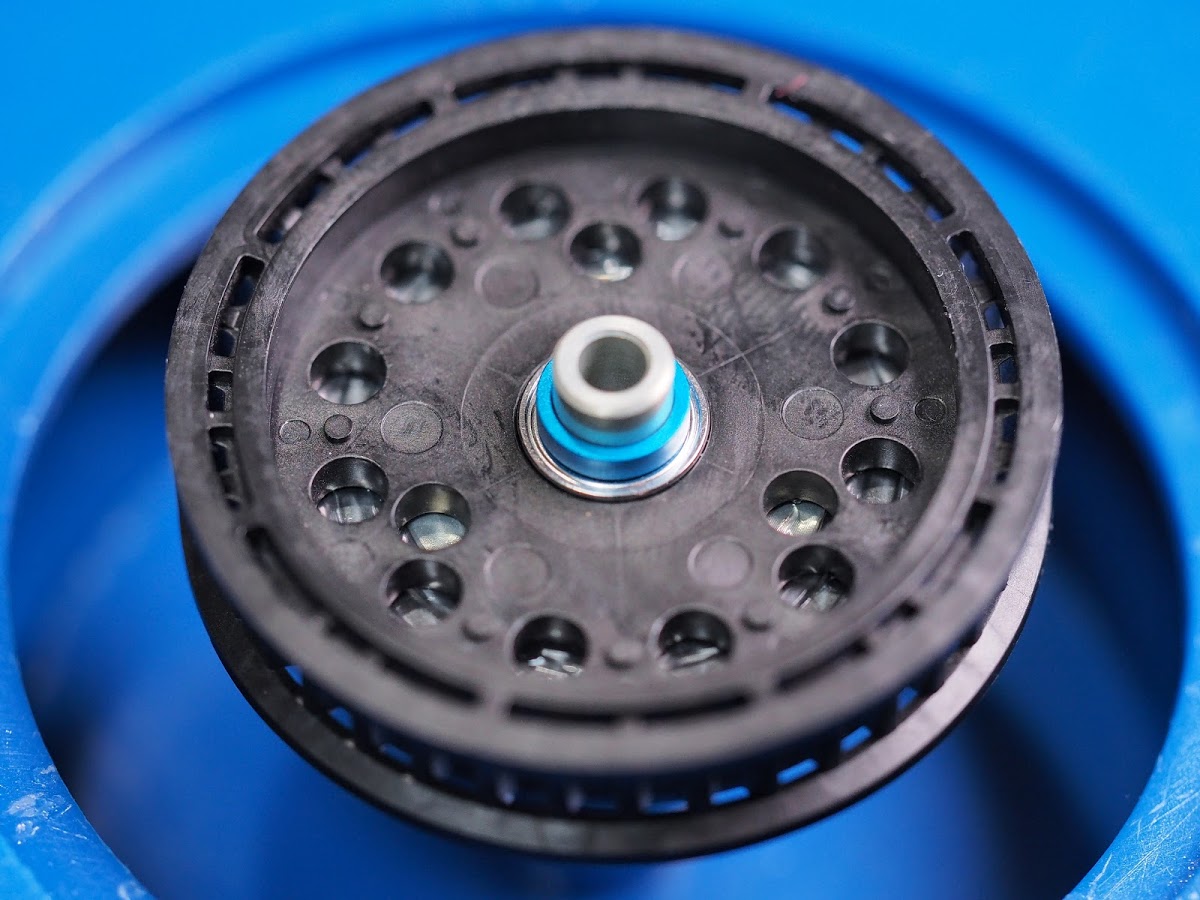

f:id:omisoblog:20200727130502j:plain

メインディッシュの「ボールデフプーリー」になります。

こちら、37Tになります♪



ふざけているとブラウザをそっと閉じられそうなので、そろそろ自重します…

このプーリーの穴に大きい方のボールを入れていくのですな。

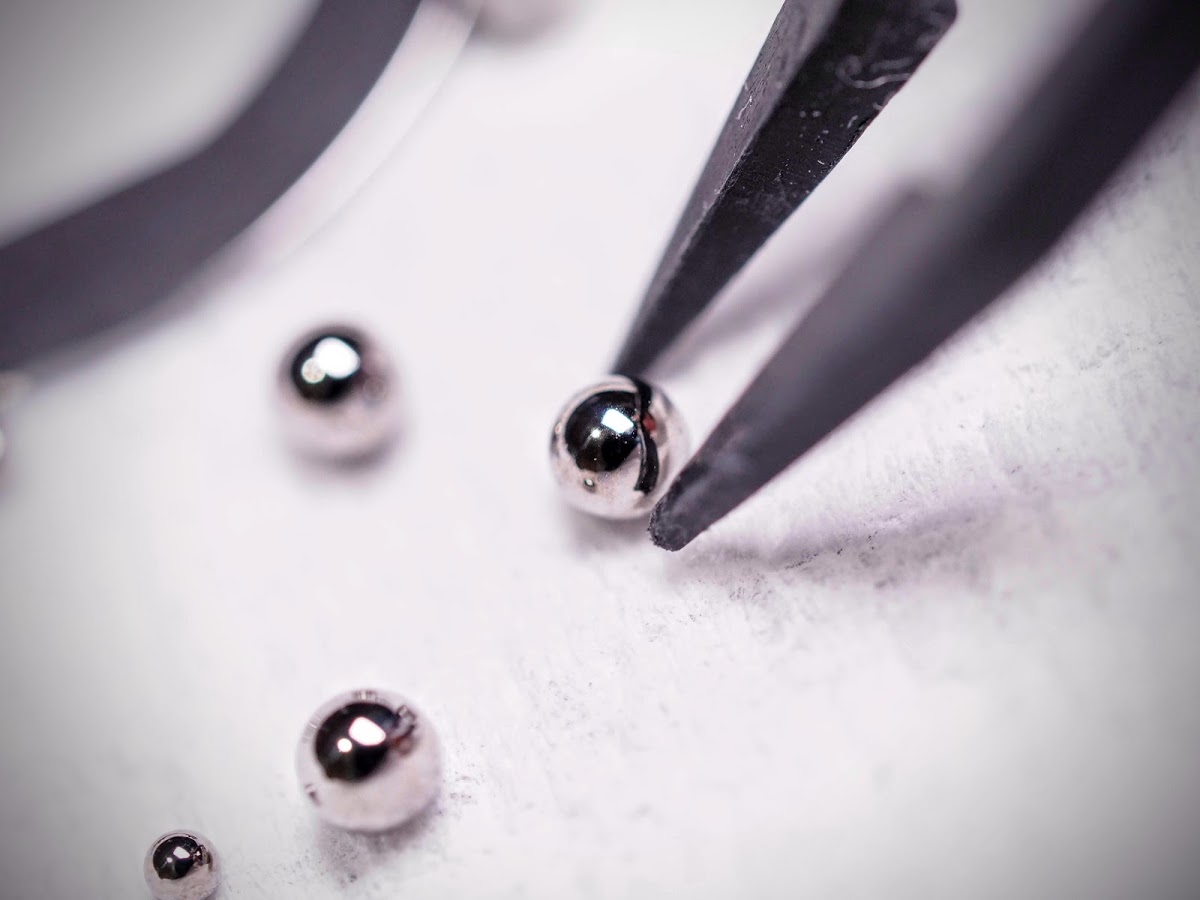

f:id:omisoblog:20200727130457j:plain

大きいといえど、この小ささ。

ピンセットの先っぽが震えます。

パチン♪と滑ってどこかに飛んで行きませんように・・

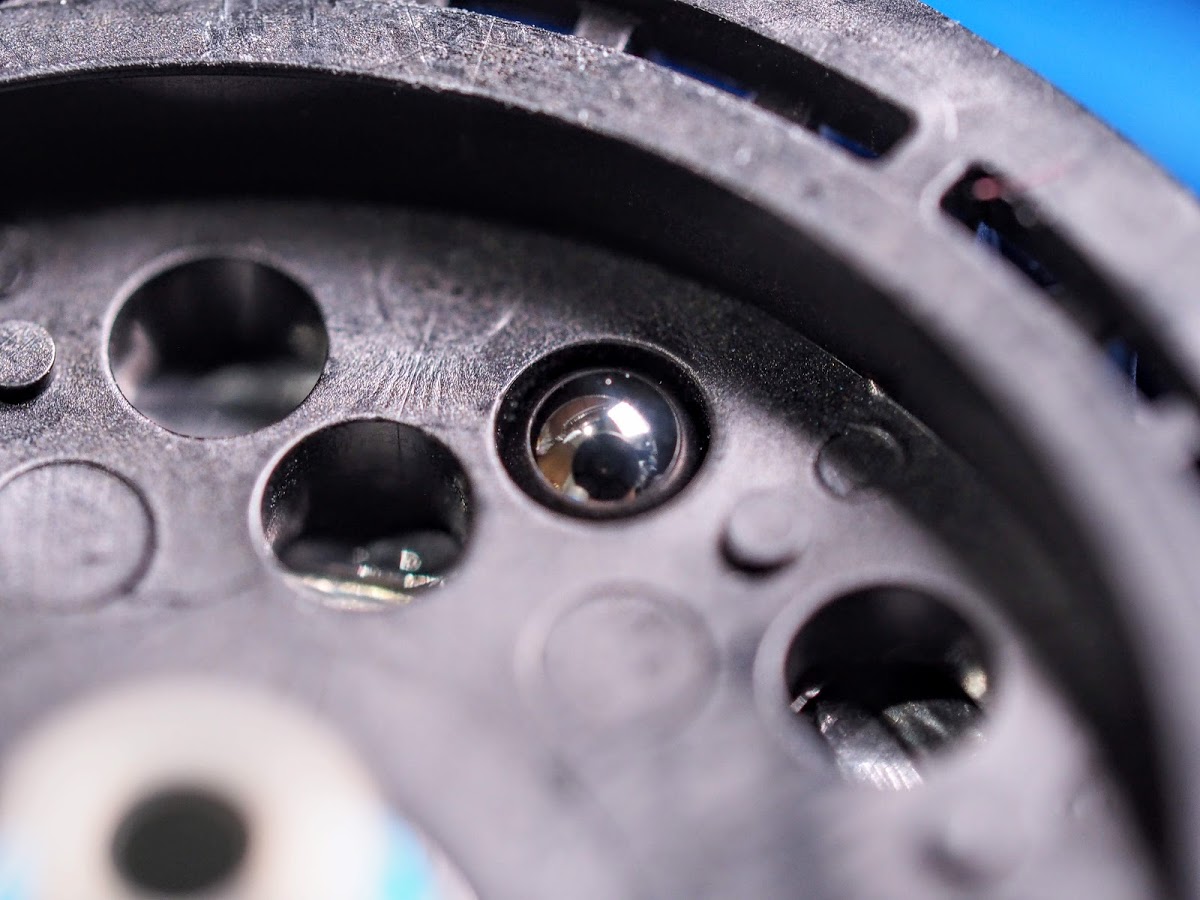

f:id:omisoblog:20200727130452j:plain

ホールインワン

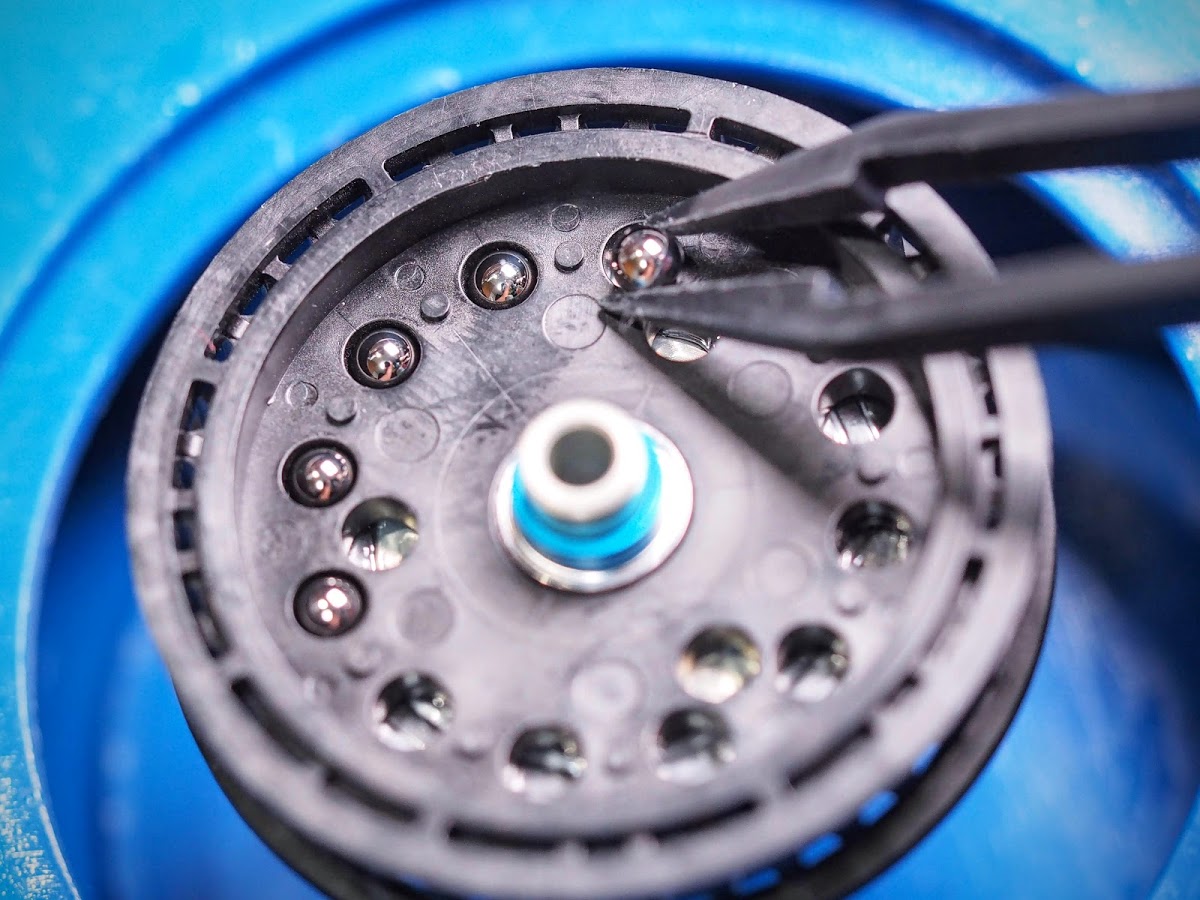

f:id:omisoblog:20200727130448j:plain

12個の穴っぽこに入れていきます。

なんか途中で笑っちゃいそうで、笑いをこらえながらプルプルと・・

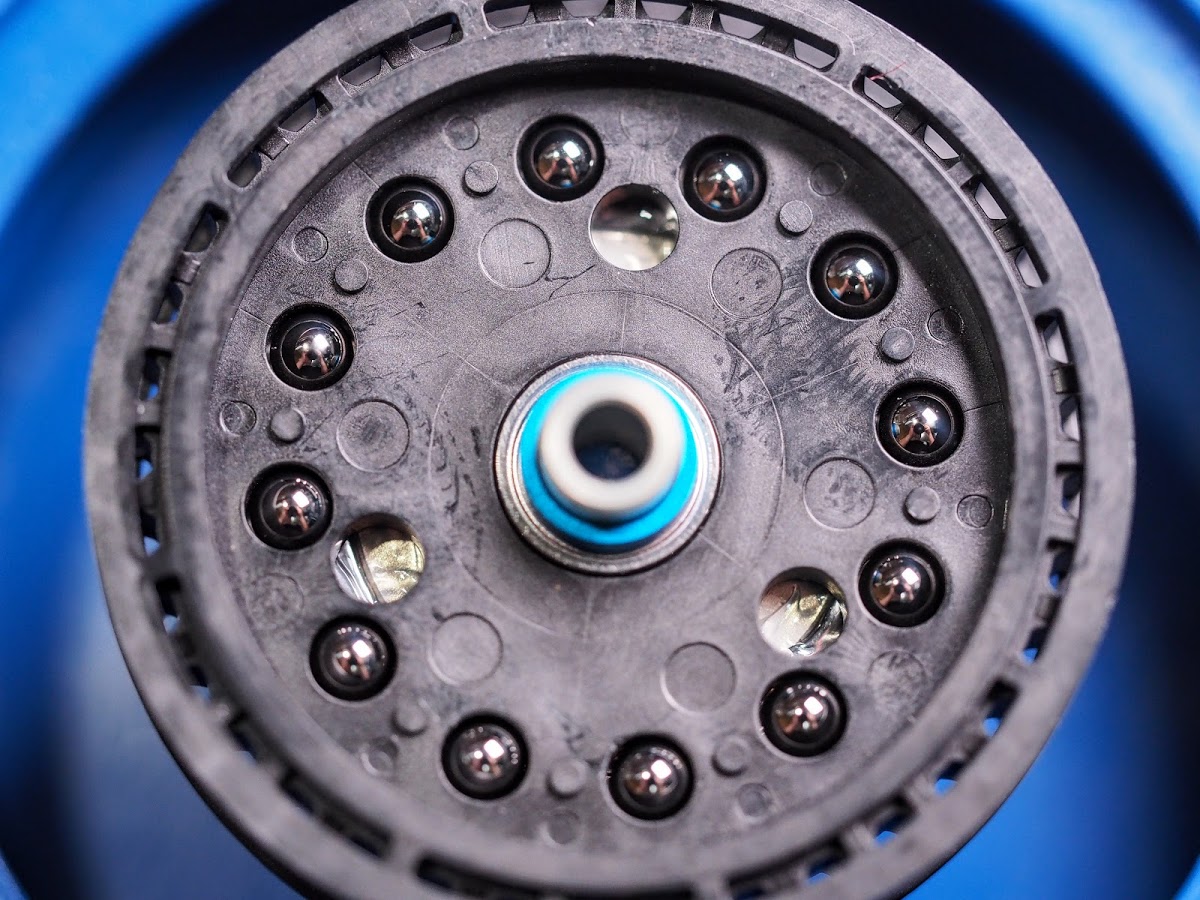

f:id:omisoblog:20200727130444j:plain

時計と同じ配置な12個

このボール達が左右のプレートからの圧力を受け止めるわけですな











グリスを塗ってみる



全部乗せ終わったら、ボールデフグリスを玉に塗るのですが…

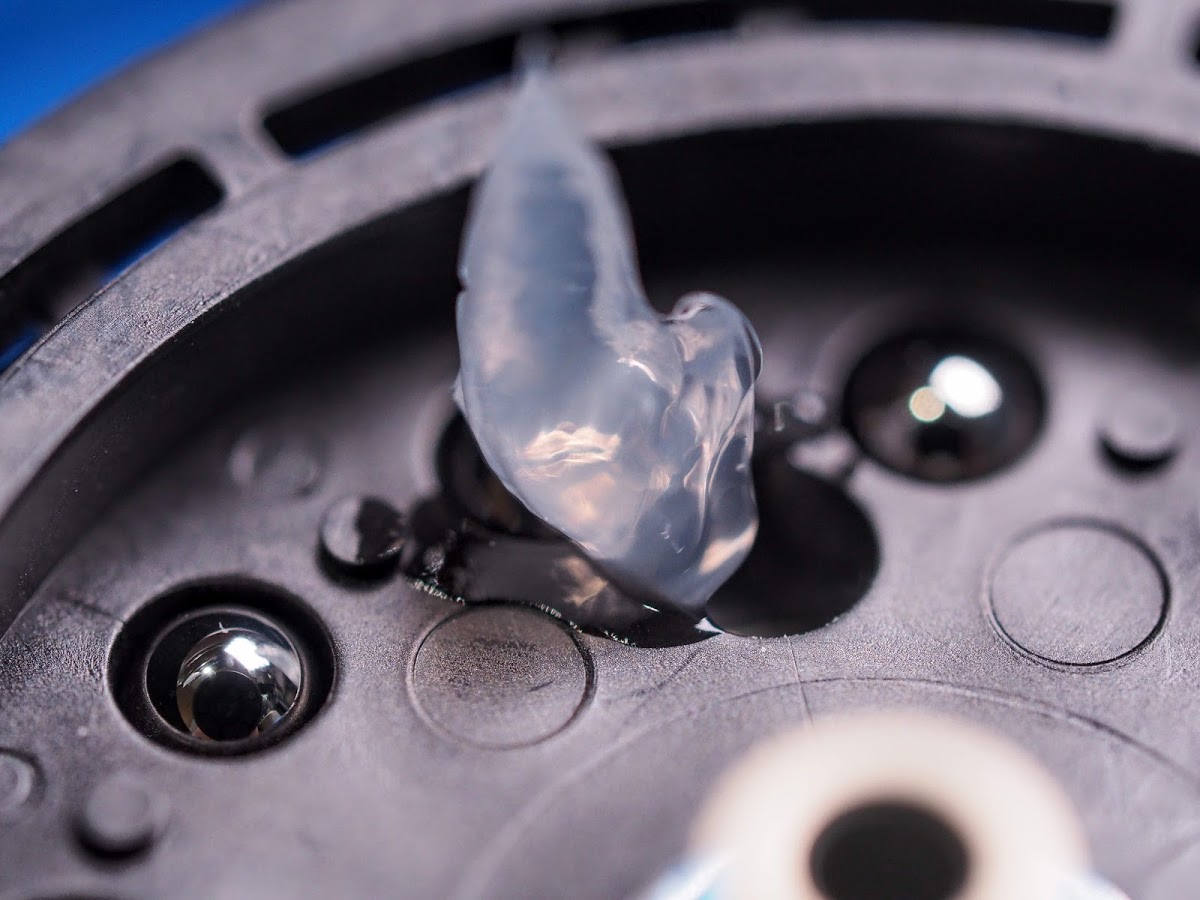

f:id:omisoblog:20200727130438j:plain

ぶちゅ♪

ちょっとのつもりだけど、ボールが小さすぎるんだ・・

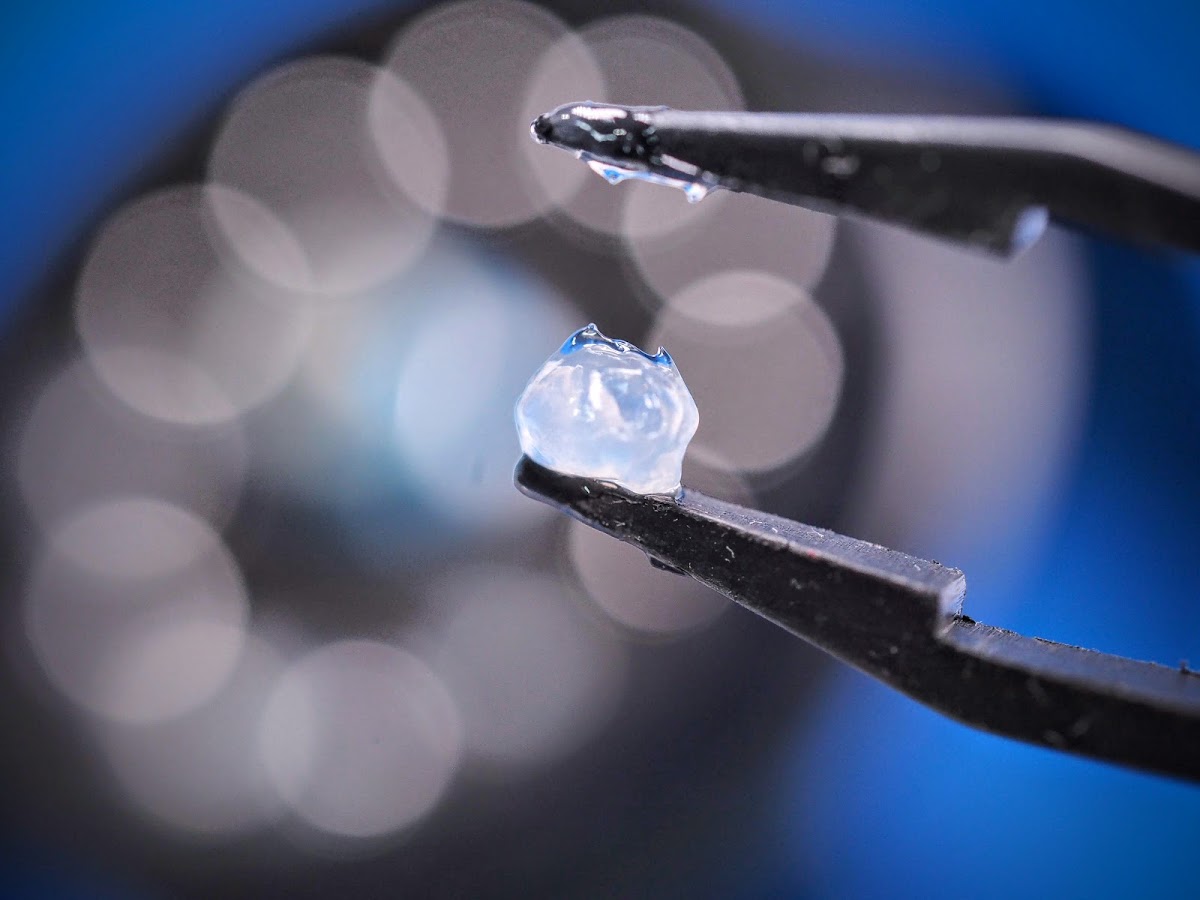

f:id:omisoblog:20200727130433j:plain

グリスチューブの先からピンセットでつまみだした方が早いかも?

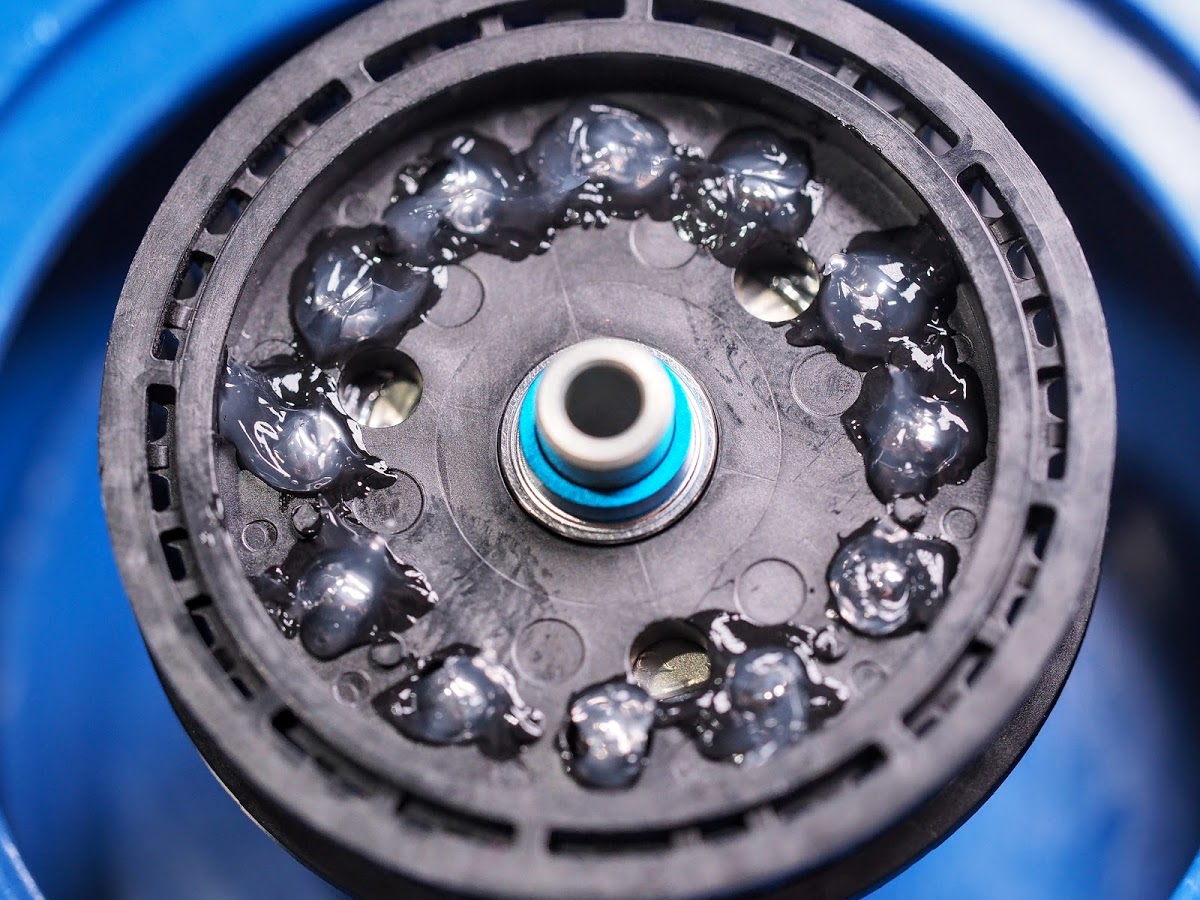

f:id:omisoblog:20200727130429j:plain

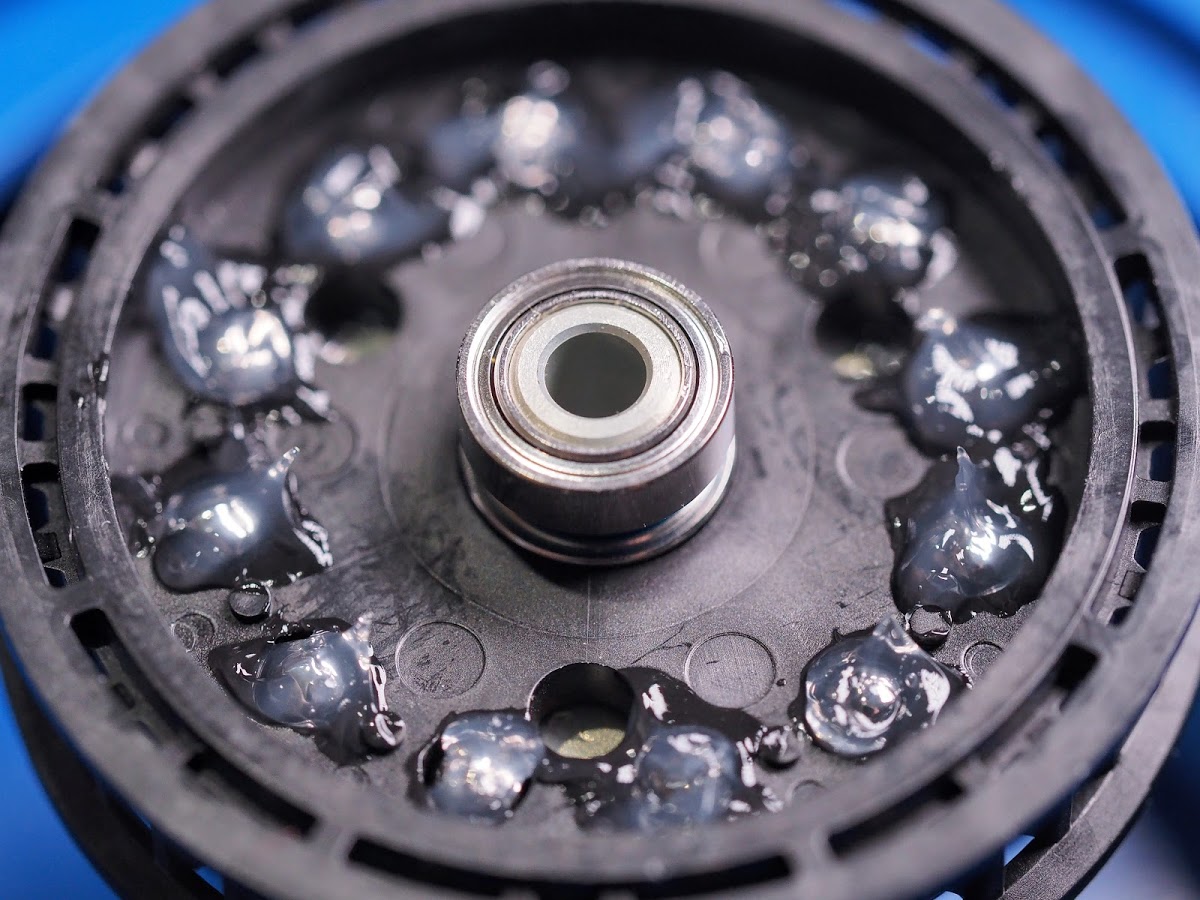

玉にまんべんなく塗ったけど、もうっちょっと効率の良いやり方があるような気がします。

オイルダンパーのOリングみたいに、事前に塗りこんでおくとか、、





f:id:omisoblog:20200727130424j:plain

青のスペーサーの上に、850ベアリングを乗せます。

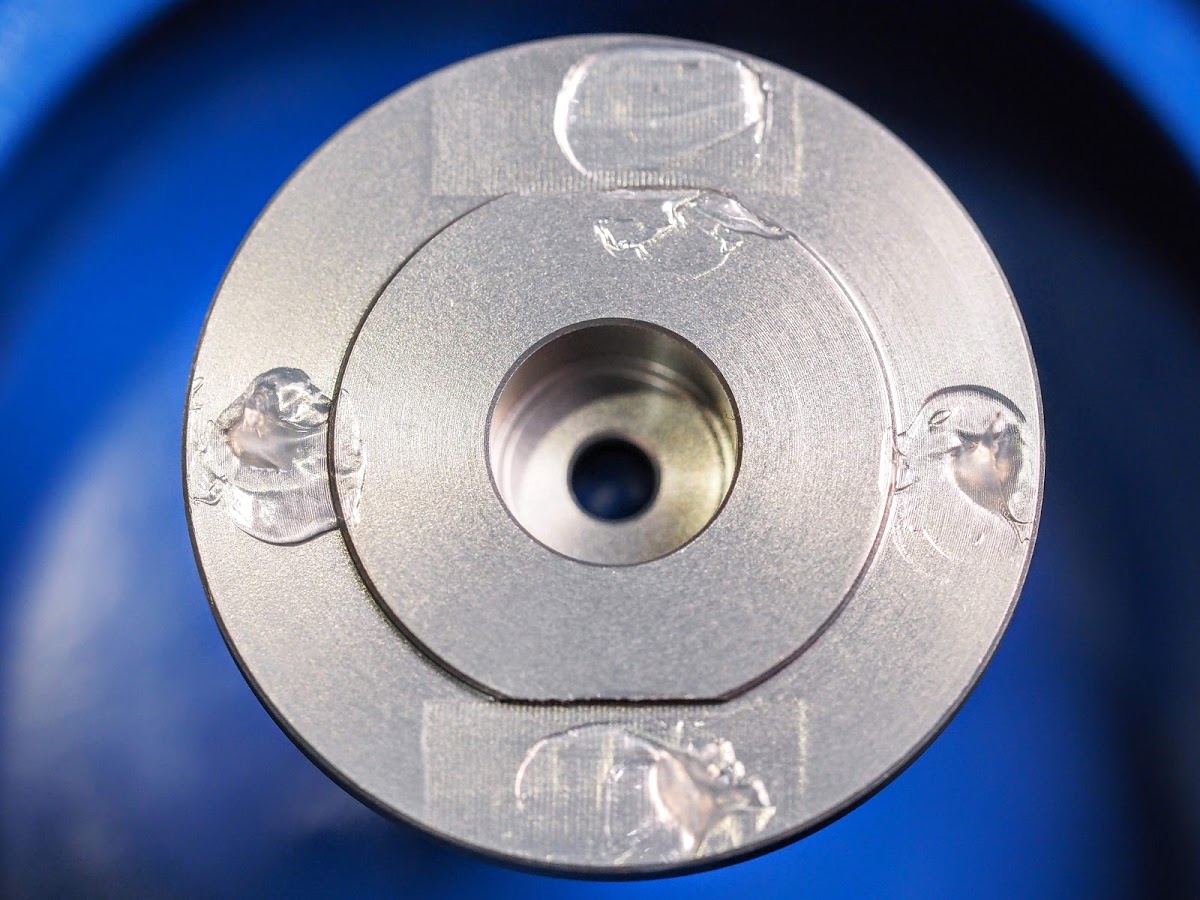

f:id:omisoblog:20200727130420j:plain

もう片方のデフジョイントの用意をします。

今度は逆さまなり、90度に傾けてサンドイッチしなくてはいけないので、デフプレートが落ちないようにデフグリスちょこっと塗って見ました。

説明書には、ここには塗布指示はないですが・・

塗っても問題ないのかなぁ?





f:id:omisoblog:20200727130415j:plain

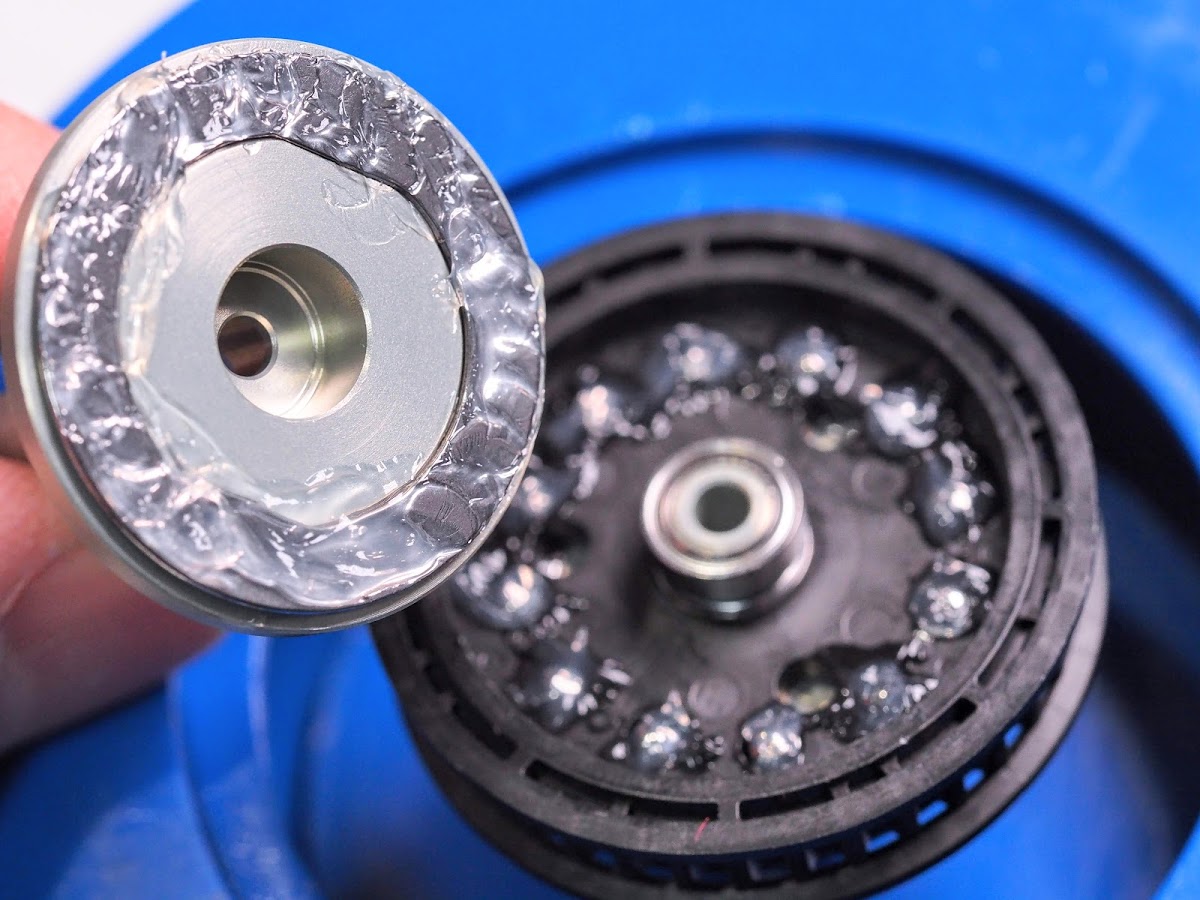

デフプレートを乗せて、ボールデフグリスを塗ります。





f:id:omisoblog:20200727130409j:plain

落ちないように・・

サンドイッチようーい・・

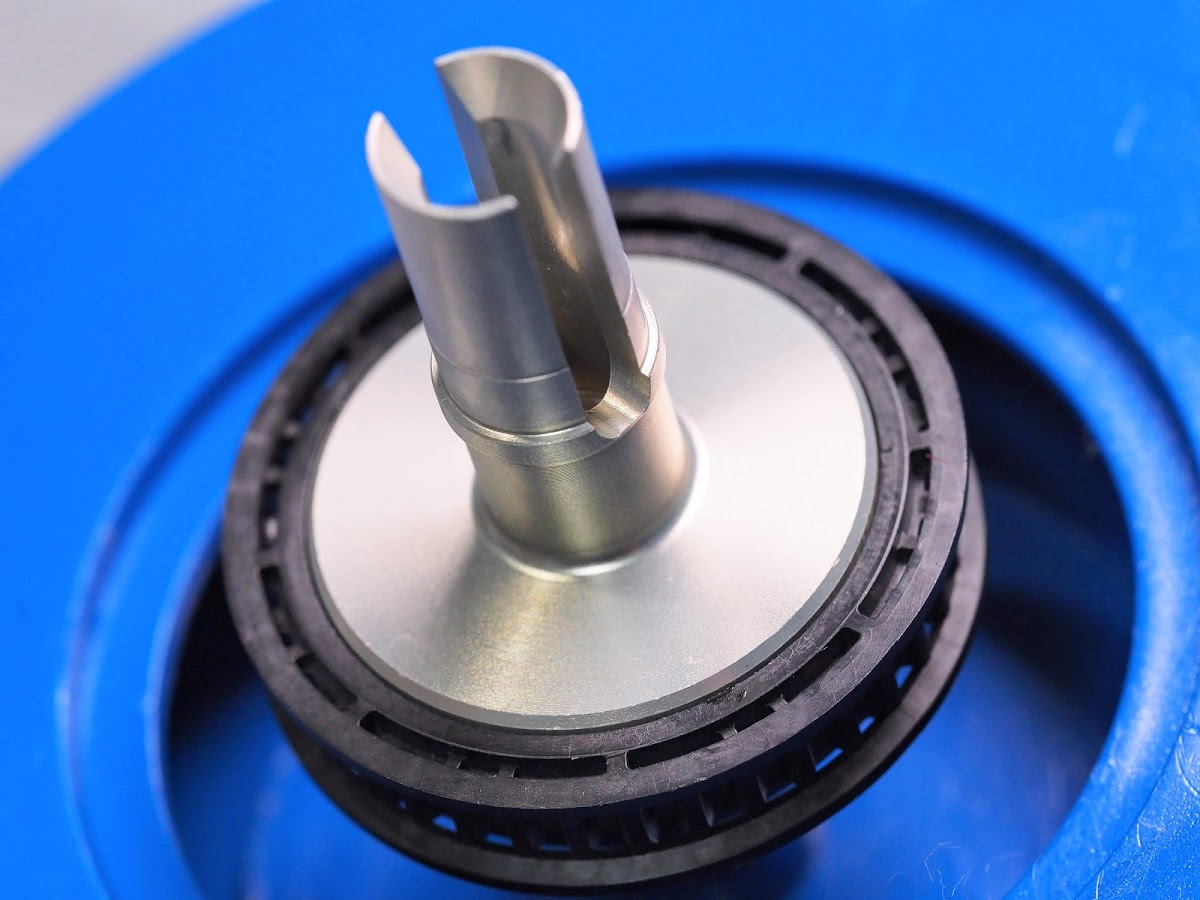

f:id:omisoblog:20200727130404j:plain

かぽっ♪



上手くのっかりました。

軽くサンドイッチを押しあてながら回して馴染ませてみます。

ボールが外れたりする違和感もないので、次はデフスクリューを差してみましょう!





って・・





すでに写真が、、

に、25枚も張ってサイトが重い!

f:id:omisoblog:20200616101151p:plain

(パケット泥棒と言われかねない)



やっぱり後編じゃ終わらずに最終章へ・・

次回へ続く・・
